ما هو قوس نهاية العاكس ولماذا هو مهم لأداء المحرك والمتانة
في أنظمة المحركات الكهربائية، يساهم كل مكون هيكلي في الكفاءة والاستقرار والمتانة. غالبًا ما يتم تجاهل الجزء الأساسي ولكنه أساسيقوس نهاية العاكس. يلعب هذا المكون دورًا حيويًا في دعم أعمدة المحرك، والحفاظ على المحاذاة الدقيقة، وحماية العناصر الداخلية، وضمان التبديل السلس. بدون دعامة نهاية مصممة بشكل صحيح، قد تعاني المحركات من الاهتزاز أو ارتفاع درجة الحرارة أو الفشل المبكر.
يستكشف هذا الدليل الشامل التصميم والوظائف والمواد وعمليات التصنيع وتطبيقات الأقواس الطرفية للمبدل. كما أنه يشرح كيف يحب المصنعونمتحدتحسين تقنيات الهندسة والإنتاج لضمان الموثوقية في الآلات الكهربائية الحديثة. سواء كنت مهندسًا أو مصنعًا أو متخصصًا في المشتريات، فإن فهم أهمية هذا المكون يمكن أن يحسن أداء المحرك وعمره بشكل كبير.
جدول المحتويات
- 1. ما هو قوس نهاية العاكس؟
- 2. لماذا تعتبر دعامة نهاية المبدل مهمة في المحركات الكهربائية؟
- 3. المكونات الرئيسية والتصميم الهيكلي
- 4. المواد المستخدمة لأقواس نهاية المبدل
- 5. عمليات التصنيع ومتطلبات الدقة
- 6. التطبيقات المشتركة عبر الصناعات
- 7. فوائد الأداء للأقواس الطرفية عالية الجودة
- 8. اعتبارات الصيانة والمتانة
- 9. كيفية اختيار قوس نهاية المبدل الصحيح
- 10. الأسئلة المتداولة
1. ما هو قوس نهاية العاكس؟

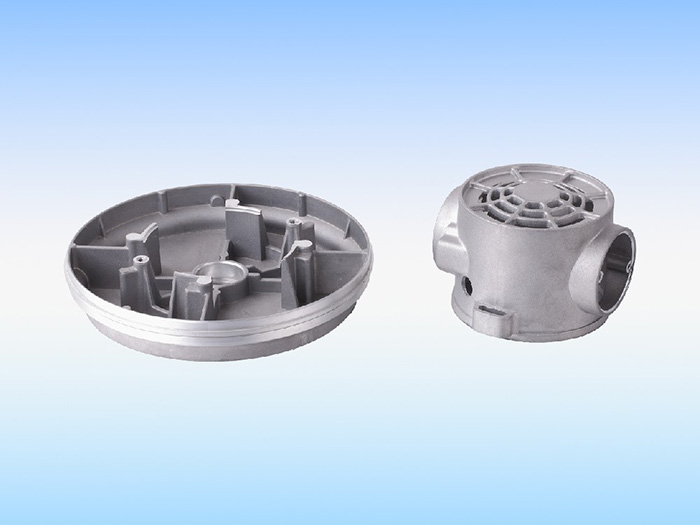

A قوس نهاية العاكسهو مكون هيكلي يقع في الجانب المبدل للمحرك الكهربائي. إنه بمثابة مبيت داعم يحمل المحمل ويحاذي عمود الدوار بينما يوفر أيضًا الحماية للمكونات الكهربائية الداخلية.
في العديد من محركات التيار المستمر وبعض تصميمات محركات التيار المتردد، تكون شريحة نهاية المبدل مسؤولة عن:
- دعم رمح الدوار
- عقد الجمعية تحمل
- الحفاظ على المحاذاة بين الدوار والجزء الثابت
- توفير أسطح تركيب للفرش أو حاملات الفرش
- حماية المكونات الداخلية من التلف الخارجي
نظرًا لدورها الميكانيكي الحاسم، فإن دقة الدعامة وقوتها الهيكلية تؤثر بشكل مباشر على كفاءة المحرك وعمر الخدمة.
2. لماذا تعتبر دعامة نهاية المبدل مهمة في المحركات الكهربائية؟
على الرغم من صغر حجمه نسبيًا مقارنة بمكونات المحرك الأخرى، إلا أن دعامة نهاية المبدل تلعب العديد من الأدوار المهمة التي تؤثر على الموثوقية الإجمالية لنظام المحرك.
الوظائف الرئيسية
- الدعم الميكانيكي:يوفر دعمًا قويًا لعمود الدوار والمحامل.
- استقرار المحاذاة:يضمن دوران الدوار بشكل مركزي داخل الجزء الثابت.
- تكامل نظام الفرشاة:يدعم حاملي الفرشاة للتخفيف.
- حماية:يحمي المكونات الكهربائية الحساسة من التلوث.
- تبديد الحرارة:يساعد على إدارة الظروف الحرارية في المحرك.
بدون محاذاة دقيقة ودعم ثابت من دعامة النهاية، قد تتعرض المحركات للاهتزاز والضوضاء وانخفاض الكفاءة والتآكل المفرط للمحامل والفرش.
3. المكونات الرئيسية والتصميم الهيكلي
تحتوي شريحة نهاية العاكس النموذجية على العديد من الميزات الهيكلية المتكاملة المصممة لدعم الأنظمة الميكانيكية والكهربائية.
| عنصر | وظيفة |
|---|---|
| تحمل مقعد | منازل واستقرار تحمل المحرك |
| افتتاح رمح | يسمح لعمود الدوار بالمرور بتسامح دقيق |
| فتحات التركيب | تستخدم لربط الحامل بإطار المحرك |
| جبل حامل الفرشاة | يدعم الفرش الكهربائية للتخفيف |
| فتحات التهوية | السماح بتدفق الهواء للحد من تراكم الحرارة |
تضمن الدقة الهندسية في هذه العناصر أن الدعامة تتناسب بسلاسة مع مكونات المحرك الأخرى.
4. المواد المستخدمة لأقواس نهاية المبدل
يلعب اختيار المواد دورًا حاسمًا في تحديد المتانة والأداء الحراري ووزن الدعامة الطرفية.
المواد المشتركة
- الألمنيوم المصبوب
- حديد الدكتايل
- سبائك الصلب
- سبائك الزنك يموت الصب
- اللدائن الهندسية (للمحركات خفيفة الوزن)
مقارنة المواد
| مادة | المزايا | التطبيقات النموذجية |
|---|---|---|
| سبائك الألومنيوم | خفيفة الوزن، ومقاومة للتآكل | الأجهزة المنزلية، محركات السيارات |
| حديد الدكتايل | قوة ومتانة عالية | المحركات الصناعية |
| فُولاَذ | استقرار ميكانيكي ممتاز | الآلات الثقيلة |
| سبائك الزنك | دقة الصب جيدة | المحركات الصغيرة والإلكترونيات |
الشركات المصنعة مثلمتحدحدد المواد بعناية وفقًا لبيئة التشغيل ومتطلبات تصميم المحرك.
5. عمليات التصنيع ومتطلبات الدقة
يتطلب إنتاج أقواس نهاية العاكس عالية الجودة عمليات تصنيع متقدمة لضمان دقة الأبعاد والقوة الهيكلية.
خطوات التصنيع النموذجية
- تحضير المواد
- يموت الصب أو تزوير
- التصنيع باستخدام الحاسب الآلي
- المعالجة السطحية
- فحص الجودة
- اختبار التجميع
تعد المعالجة الدقيقة ذات أهمية خاصة لأنه حتى الأخطاء الصغيرة في الأبعاد قد تتسبب في اختلال العمود أو فشل المحمل.
المعالجات السطحية
- أنودة
- طلاء مسحوق
- الطلاء الكهربائي
- طلاء مضاد للتآكل
تعمل هذه المعالجات على تعزيز مقاومة التآكل وإطالة العمر التشغيلي للمكون.
6. التطبيقات المشتركة عبر الصناعات
تُستخدم الأقواس الطرفية للمبدل على نطاق واسع في العديد من الصناعات التي تكون فيها المحركات الكهربائية ضرورية.
مجالات التطبيق الرئيسية
- محركات بداية السيارات
- معدات الأتمتة الصناعية
- أدوات كهربائية
- الأجهزة المنزلية
- مضخات كهربائية
- أنظمة التدفئة والتهوية وتكييف الهواء
قد يختلف التصميم الهيكلي حسب حجم المحرك ومتطلبات الحمل والظروف البيئية.
7. فوائد الأداء للأقواس الطرفية عالية الجودة
يؤدي استخدام شريحة نهاية العاكس عالية الدقة إلى تحسين أداء وعمر المحركات الكهربائية بشكل كبير.
الفوائد الرئيسية
- انخفاض الاهتزاز والضوضاء
- تحسين عمر تحمل
- محاذاة أفضل للدوار
- تعزيز تبديد الحرارة
- موثوقية تشغيلية أكبر
أقواس عالية الجودة تنتجها شركات مثلمتحدتخضع لاختبارات الجودة الصارمة للتأكد من أنها تلبي معايير التصنيع الدولية.
8. اعتبارات الصيانة والمتانة
على الرغم من أن أقواس نهاية المبدل مصممة للاستخدام على المدى الطويل، إلا أن الفحص المنتظم مهم للحفاظ على الأداء الأمثل للمحرك.
ممارسات الصيانة الموصى بها
- فحص المقاعد الحاملة للارتداء
- تحقق من المحاذاة أثناء خدمة المحرك
- مراقبة الشقوق أو التشوه
- تنظيف تراكم الغبار والحطام
- ضمان التشحيم المناسب للمحامل
يمكن للصيانة الوقائية أن تقلل بشكل كبير من أعطال المحرك غير المتوقعة ووقت التوقف عن العمل المكلف.
9. كيفية اختيار قوس نهاية المبدل الصحيح
يتطلب اختيار الدعامة الطرفية المناسبة تقييم عدة عوامل هندسية.
معايير الاختيار الرئيسية
- نوع المحرك وحجمه
- حمل التشغيل والسرعة
- الظروف البيئية
- متطلبات المواد
- معايير التسامح الدقة
عند تحديد مصادر المكونات، يجب العمل مع شركة مصنعة ذات خبرة مثلمتحديضمن الجودة المتسقة والدعم الهندسي المخصص والقدرة الإنتاجية الموثوقة.
10. الأسئلة المتداولة
1. ماذا تفعل شريحة نهاية العاكس؟
إنه يدعم عمود الدوار والمحمل على جانب المبدل للمحرك مع الحفاظ على المحاذاة وحماية المكونات الداخلية.
2. ما هي المواد المستخدمة عادة للأقواس الطرفية؟
تشمل المواد الشائعة سبائك الألومنيوم والصلب والحديد المرن وسبائك الزنك اعتمادًا على حجم المحرك ومتطلبات الأداء.
3. ما أهمية المعالجة الدقيقة؟
تضمن المعالجة الدقيقة محاذاة العمود بشكل صحيح واستقرار المحمل، مما يؤثر بشكل مباشر على كفاءة المحرك وطول العمر.
4. هل يمكن تخصيص الأقواس الطرفية؟
نعم. تقدم العديد من الشركات المصنعة تصميمات مخصصة لتلبية تكوينات المحرك المحددة ومتطلبات التركيب والظروف البيئية.
5. كم من الوقت يستمر قوس نهاية العاكس؟
مع التصميم والصيانة المناسبين، يمكن أن تستمر الأقواس الطرفية طوال عمر المحرك.
خاتمة
القوس نهاية العاكسقد يبدو الأمر وكأنه مكون ميكانيكي بسيط، لكنه يلعب دورًا أساسيًا في ضمان موثوقية وكفاءة المحركات الكهربائية. بدءًا من توفير الدعم الهيكلي والحفاظ على المحاذاة وحتى حماية المكونات الكهربائية الداخلية، لا يمكن المبالغة في أهميتها.
لقد أدت التطورات في تكنولوجيا التصنيع وعلوم المواد إلى جعل الأقواس الطرفية الحديثة أقوى وأخف وزنًا وأكثر دقة من أي وقت مضى. الشركات المصنعة الرائدة مثلمتحدالاستمرار في الابتكار في عمليات التصميم والإنتاج لتلبية المتطلبات المتزايدة للأتمتة الصناعية وهندسة السيارات وتصنيع المعدات الكهربائية.
إذا كنت تبحث عن مكونات محرك موثوقة أو تحتاج إلى حلول مخصصة لتطبيقك، فإن العمل مع شريك هندسي ذي خبرة يمكن أن يحدث فرقًا كبيرًا في أداء المنتج ومتانته.
للحصول على الدعم الاحترافي أو تفاصيل المنتج أو حلول التصنيع المخصصة،اتصل بنااليوم لتتعلم كيف يمكننا مساعدتك في تشغيل مشروعك القادم.
